Assignment

Write  a  Java  application  program  whose  main  method  is  in  the  file  named  EDoF.java  that computes an extended depth of field image.

Normal images have a limited depth of field. Extended depth of field is an approach in which a stack of images captured at different focal settings are combined to reconstruct an image that is (ideally) sharp everywhere. This method is related to the depth from focus technique covered in the module.

From a given stack compute the extended depth of field image using the Laplacian pyramid approach described in this paper (note the typos in equation 7): “Pyramid methods in image processing”, Adelson,  E.  H.,  Anderson,  C.  H.,  Bergen, J.  R.,  Burt,  P.  J.,  Ogden,  J.  M.,  RCA Engineer, 29(6), pp.  33-41, 1984.

This involves the following steps:

1.  Construct a Gaussian  pyramid for each image in the stack – use this simple approach: at each  level decimate the  image  by  taking  the  average  (boxcar  filter)  of  a   2 × 2  window. The widths and heights of images in the Gaussian pyramid reduce by a half at each level.

2.  Construct  the  Laplacian  pyramid  for each  image  in the stack  (use  bilinear  interpolation for the upsampling).

3.  Combine the  Laplacian pyramids into a single  Laplacian pyramid by taking the maximum magnitude responses.

4.  Reconstruct the  EDoF  image from the  merged  Laplacian pyramid.

Each image will be a grayscale image in the PGM format, and the maximum number of images in the stack will be 40.

This  basic version of  EDoF.java  must take  one command line argument which is the  name of the file containing the  newline separated filenames of the input stack of  PGM images (there is  no naming convention for these filenames, but they will be ordered according to the focal settings).

EDoF.java outputs the following images with the following filenames:

• first.pgm – The first image in the stack.

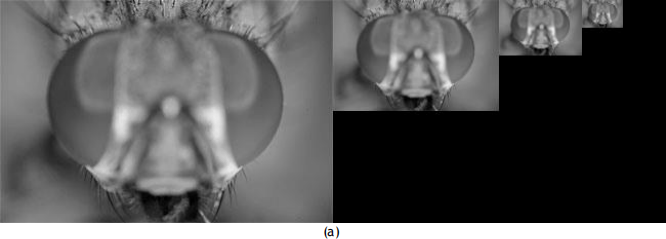

• pyramidGaussian.pgm – The Gaussian  pyramid constructed from the first  image  in the stack – display the pyramid as a single tiled image with the levels translated horizontally (see the Sample Outputs at the end for examples).

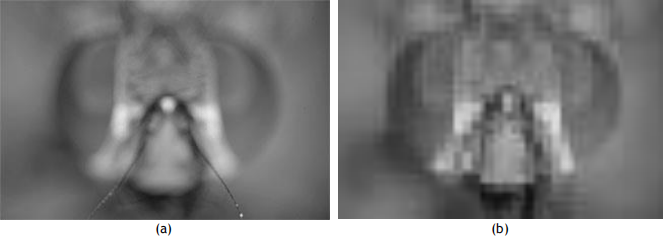

• mean.pgm –  Constructed  by  averaging  the  bottom  (coarsest)  images  in  the  Gaussian pyramid from all the images in the stack.

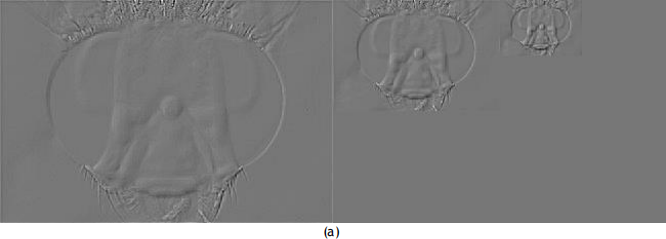

• pyramidLaplacian.pgm – The Laplacian   pyramid   constructed   from  the  first   image   in the stack – display the pyramid as a single tiled image with the levels translated horizon- tally. Sinec the  Laplacian  is  a  signed value you should  rescale the output  intensities to the full range 0–255.

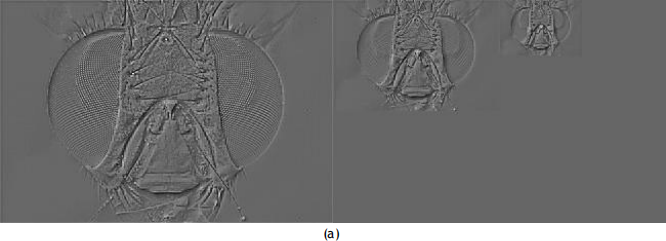

• pyramidLaplacianMax.pgm – The  final   Laplacian   pyramid   constructed   by   combining the stack of Laplacian pyramids.

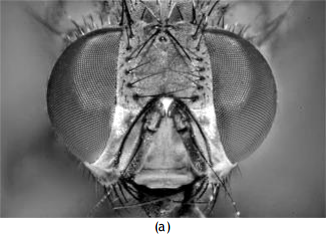

• edof.pgm – The extended depth of field result.

See the last page for examples of applying  EDoF.java

Extend the above extended depth of field scheme. There are many possibilities, and some

examples are given below. You can also get some inspiration from the paper: “A novel method for multi-focus image fusion”, Bilcu, R. C., Alenius, S., Vehvilainen, M., ICIP, pp. 1525-1528, 2009.  Note that for full marks a non trivial extension needs to be provided.

• Alternative schemes for combining the stack of Laplacian pyramids.

• Add an additional step to attempt to improve the spatial consistency of the above com- bination step.

• Extend the  scheme  to  process  colour  images  (and  not  just  process  the  RGB  channels independently!).

• Alternative decimation schemes (e.g.  more levels in the pyramids).

• Pre-processing the image stack to improve the quality.

Note (applying to the above tasks):

1.  This assignment does not involve writing a GUI.

2.  Apart from the image I/O code that I provide you should write all the code yourself. E.g. do not use Java’s built-in image processing classes or use third-party libraries.

3.  Some test images are provided for you on Learning Central to help develop and test your program.

4. NOTE: I will perform extensive tests on your program, using more than just the test data I have provided.

You must supply a report on your submission which provides a short written description (1–2 pages  of text;  plus  diagrams,  screenshots  etc.)  conveying  all  the  appropriate  information  to demonstrate its operation and explaining your extension of the basic algorithm.  Include your student number in the report. (10% weight)

Learning Outcomes Assessed

• Be aware of the applications of computer vision.

• Understand the technical  details  of  a  range  of  techniques  for  image  manipulation.

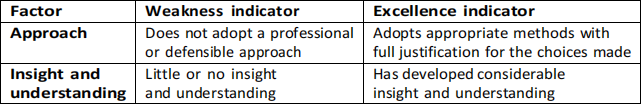

Criteria for assessment

Credit will  be  awarded  according to the  correct functioning  of the following  components  of the code.

1.  10% – reading image stack and outputting first image

2.  20% –  computing the Gaussian pyramids and displaying the tiled image 3.  10% – computing the mean of the bottoms of the Gaussian pyramids

4.  10% – computing  Laplacian pyramids

5.  10% – combining the stack of Laplacian pyramids

6.  10% – reconstruction from the Laplacian pyramid

7.  20% – Extended  EDoF  scheme

8.  10% –  Report.
